本機是用于龍門式環縱縫埋弧焊接的專用設備。利用專業設備進行該項工作可以顯著提高工作效率和焊縫質量，減少人工的工作強度和勞力，從而節約成本，并能承受惡劣的作業環境。是行車吊裝行業的必備的設備之一。

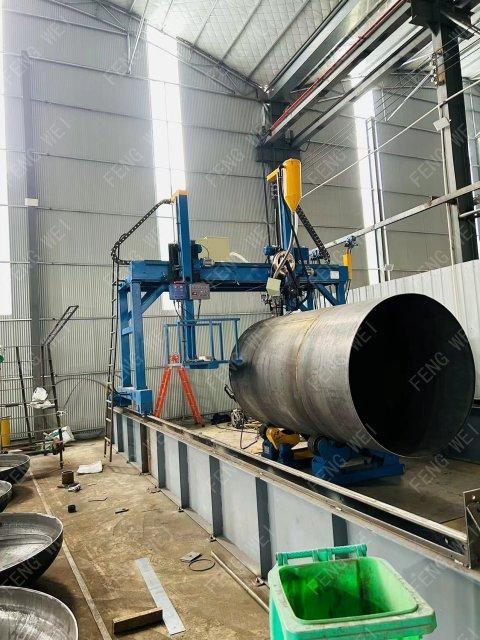

龍門式焊接機可與滾輪架聯動實現筒體環縫自動焊接，包含內環縫和外環縫的焊接。

液壓升降帶行走滾輪架

通過液壓缸和行走調整工件上下、左右和前后移動，實現筒體組對；

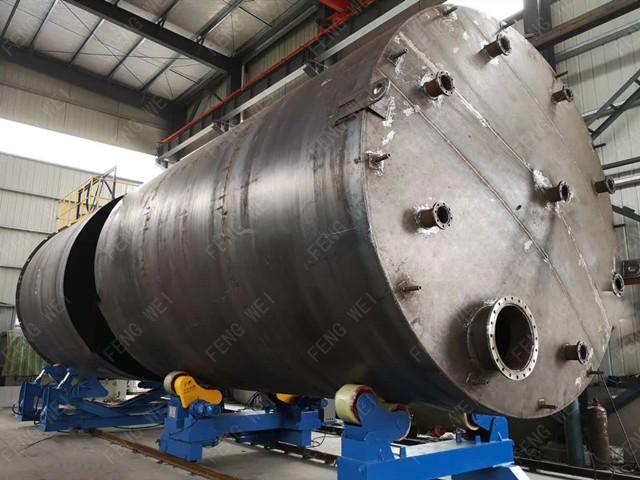

行走滾輪架+從動滾輪架

配合組對滾輪架實現筒體組對；

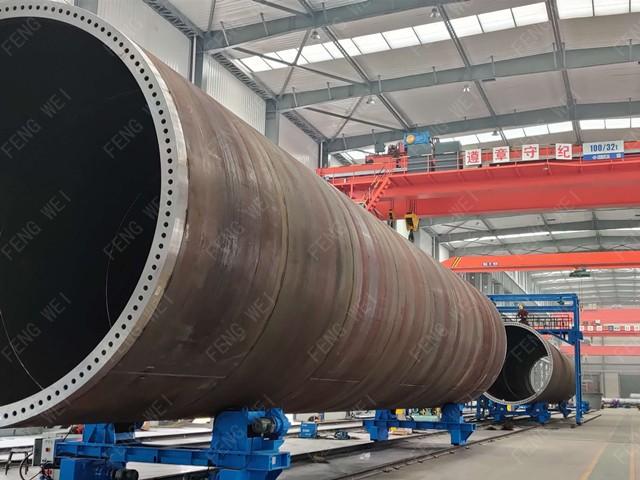

等筒體組對完成，把接長筒體移到制定工位，配合龍門自動焊機，實現環縫焊接。

本機主要由龍門架 (1套)、環縱縫焊接、埋弧焊機(1套)、回收機（1套）及電控系統(1套)等組成。

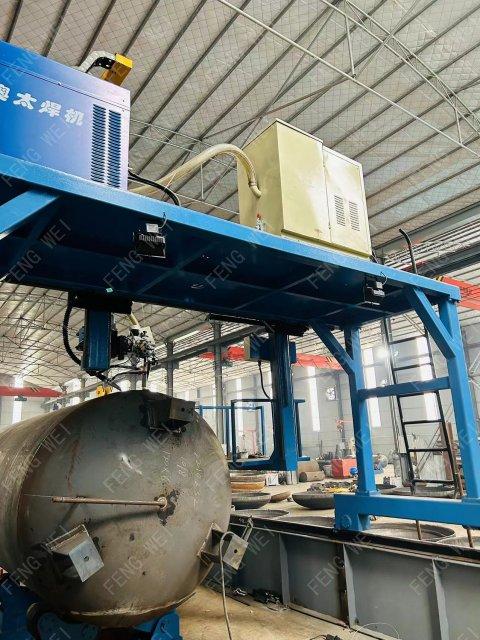

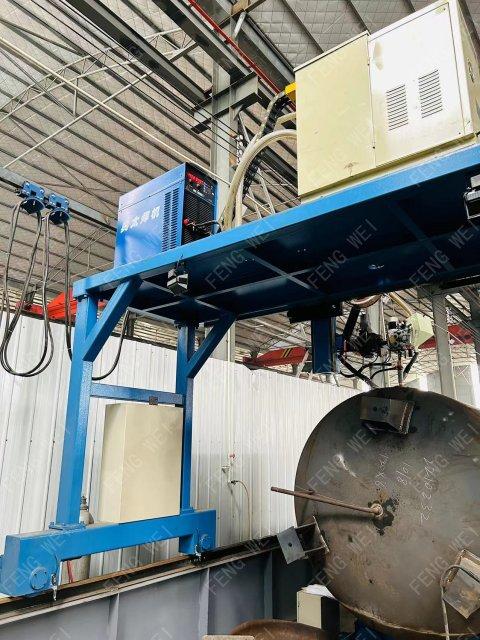

龍門架是本機的骨架部分，承受設備的全部負載，主要負責背負載荷進行縱向移動的職能。

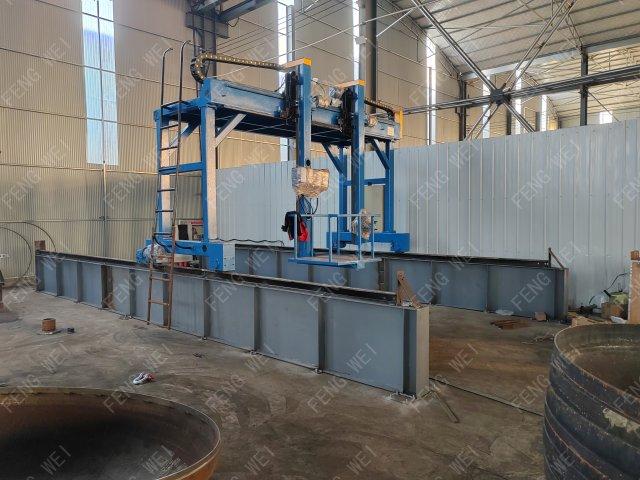

龍門架主要由左右行走機構、上平臺及支撐立柱等部件組成。左右行走機構處于最底部，其上通過支撐立柱與上平臺連接在一起，形成整個龍門架。

左右行走機構采用雙電機減速機通過分別同步驅動兩側滾輪，實現臺車的同步驅動，保證龍門架的平穩運行。龍門架驅動電機采用變頻器進行變頻調速以滿足埋弧焊接工藝對速度的要求。

龍門架一側設有導軌導向輪，有效防止龍門架在運行過程中脫軌。龍門架前后設有橡膠撞塊，防止因限位等原因失控狀態下臺車沖出導軌。

上平臺前側加工有矩形導軌，滑板機構通過導向輪可在其上橫向自由滑動。平臺上用于放置或安裝送絲盤、焊劑回收機等輔助設備。

相對于手工焊接和機動小車的焊接方式，無錫豐瑋縱縫系統有下列顯著的優點：

1.在整個焊縫方向上提供穩定、連續的壓緊和冷卻效果，減少焊接熱影響區和焊后變形；

2.通過減少焊接變形和收縮，保證被焊產品的尺寸精度；

3.避免點焊定位和因點焊帶來的質量問題；

4.通過襯套保證單面焊雙面成形效果，并可以通過正反面保護得到最佳的表面質量；

5.減少人工因素對焊接質量的影響；

6.提供精密的焊接動作。在得到100%焊透效果的同時，焊縫正反面的成行更穩定、一致；

7.降低易損件和運行成本；

8.迅速完成產品的裝卸，提高焊接效率。
